STRUCTURE 構造
安心と快適さを両立させる免震構造

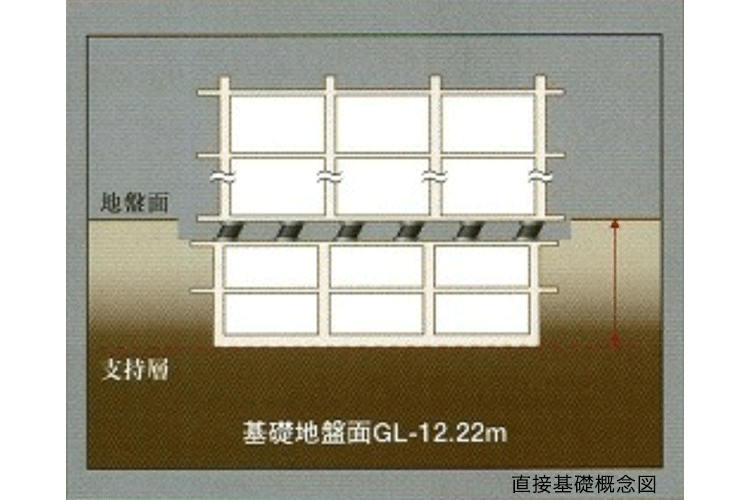

「目白ガーデンヒルズ」の建物を支える支持基盤は、杭を必要としないほど硬く安定した地下約5~12m以深の強固な地盤となっています。さらに、太い柱や狭い開口部を使用せずに高い耐震性を得る新免震構造が採用されています。

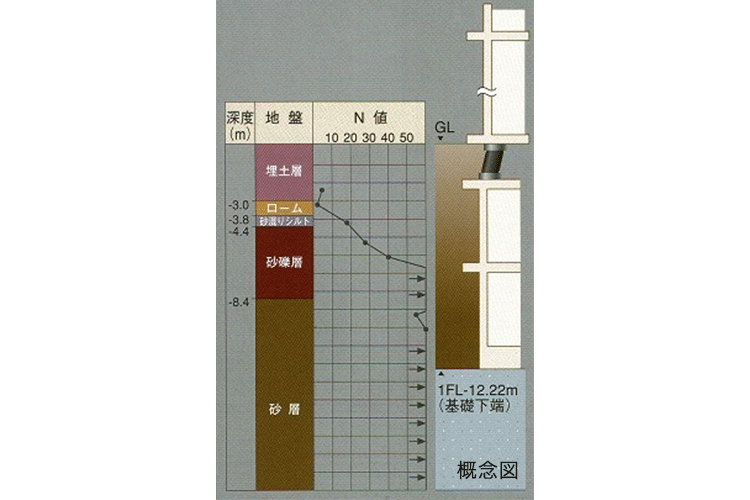

強固な地層の支持地盤
地震に強い建物づくりには、強固な地層を支持地盤とすることが重要です。「目白ガーデンヒルズ」を支える支持地盤は、地下約5~12m以深、N値50以上の砂層または砂礫層となっています。
※N値とは：地盤の硬さ等を示す数値です。重量63.5kgのハンマーを75cm自由落下させ、サンプラーと呼ばれる銅管パイプを地中に30cm打ち込むのに、上から何回叩いたか、その回数を示すものです。N値50とは、30cm打ち込むために50回叩かねばならない強固な地盤であることを示します。
※N値とは：地盤の硬さ等を示す数値です。重量63.5kgのハンマーを75cm自由落下させ、サンプラーと呼ばれる銅管パイプを地中に30cm打ち込むのに、上から何回叩いたか、その回数を示すものです。N値50とは、30cm打ち込むために50回叩かねばならない強固な地盤であることを示します。

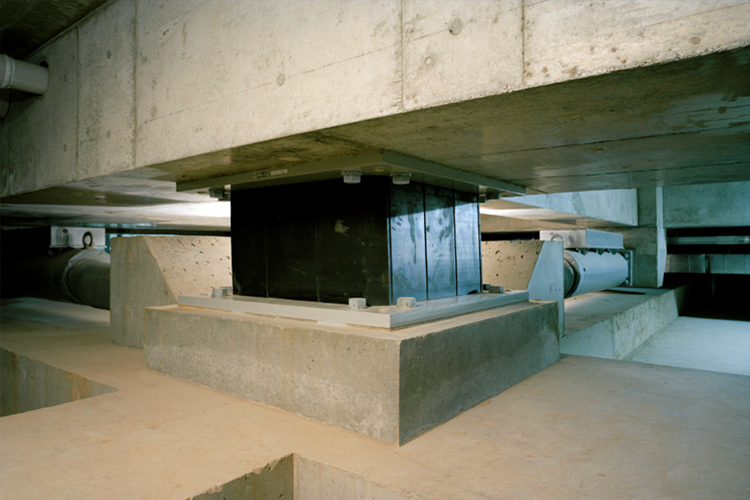

複数の免震装置で支える基礎構造
「目白ガーデンヒルズ」の基礎構造においては、東西約200mにもおよぶ3棟の建物と中庭を一つの巨大な人工地盤の上に載せ、揺れを吸収する免震ゴム、すべり支承という支持体、衝撃を緩和するオイルダンパーなど、いくつもの免震装置で支える構造が採用されています。これにより、一般の建物に比べ高い耐震性を有しているのはもちろん、制震構造と比べても地震時の建物内部の揺れが少なく、家具の転倒や備品の落下等も起こりにくくなっています。

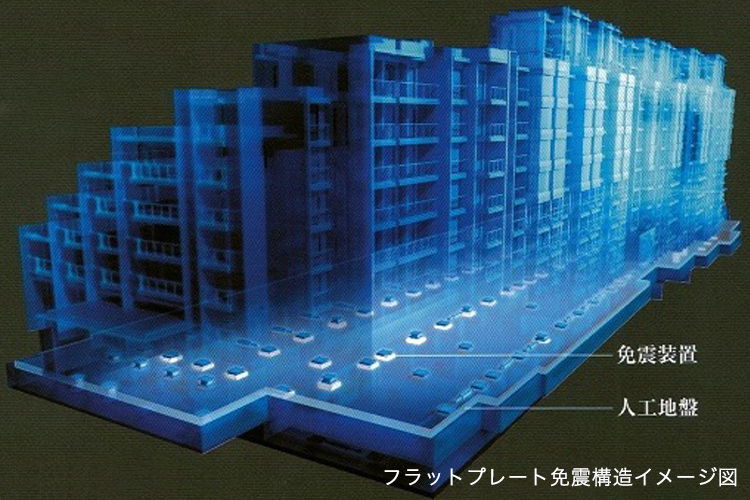

上部構造はフラットプレート免震構造
フラットプレート免震構造とは、柱・梁が基本的になく、柱の代わりに壁を、梁の代わりにはスラブを構造部材としている構造です。イメージ的にはカルバートのような形状が各住戸で形成され、壁とスラブの面と面で地震などに抵抗する構造です。採用されているフラットプレート免震構造は、この上部構造に免震による耐震性を加えたものとなっています。
安心の住空間
フラットプレート免震構造によるもう一つのメリットは、大胆なプランニングを行えることです。「目白ガーデンヒルズ」では揺るぎない安心をすべてのベースに、彫り深い印象的な外観、396邸に対し190を超える間取り、柱型・梁型のない※室内空間、大開口サッシュの導入など、自由で斬新な設計がされています。
※一部住棟を除きます。
※一部住棟を除きます。

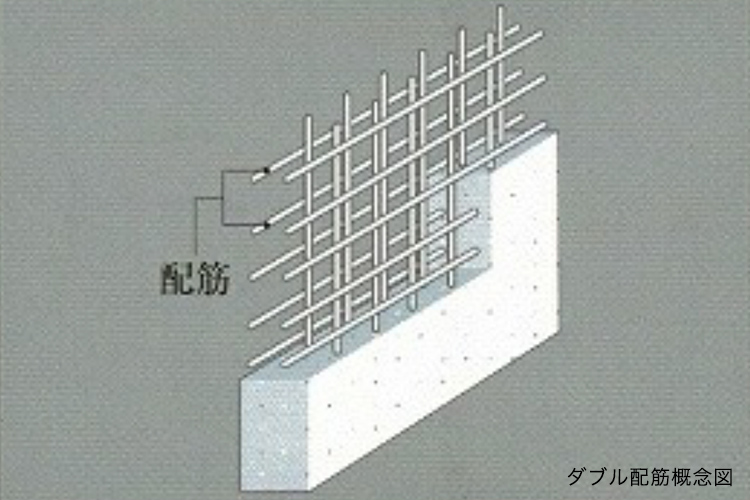

ダブル配筋
主要な壁・床の鉄筋は、コンクリートの中に二重に鉄筋を配したダブル配筋が採用されています。シングル配筋に比べより高い耐震性が確保されています。
